На мини-погрузчике АМКОДОР 211 установлена кабина с системами защиты при опрокидывании ROPS и от падающих предметов FOPS. Кабина имеет большую площадь остекления передней двери и боковых проёмов. Для улучшения обзорности рабочего органа в поднятом положении имеется верхнее стекло, которое защищено козырьком. Обзорность заднего вида обеспечивается задним стеклом и широкоугольными зеркалами, расположенными на наружных кронштейнах. Для создания микроклимата в кабине в теплый период времени предусмотрены верхний открываемый люк, боковые форточки, защищённые решётками, в холодный период – отопитель. В кабине имеются вместительные отсеки для размещения огнетушителя, ёмкости с питьевой водой, эксплуатационной документации. Задняя стенка кабины защищена теплоизоляционным материалом, предотвращающим её нагрев от двигателя. Сиденье кабины АМКОДОР 211 имеет регулировку в продольном направлении и оснащено ремнём безопасности с блокирующим устройством, которое исключае
Рабочее оборудование мини-погрузчика АМКОДОР 211 выполнено по параллелограммной схеме. Привод рабочих органов осуществляется гидроцилиндрами стрелы, ковша и сцепки от насоса 310.2.28 через 3-сек-ционный гидрораспределитель НС-D4/3 фирмы HydroControl (Италия). Рабочее давление в гидросистеме 20 МПа. Для защиты полостей гидроцилиндров ковша от реактивных нагрузок предусмотрен предохранительный клапан гидрораспределителя, настроенный на 20 МПа, а для защиты поршневых полостей гидроцилиндров стрелы – клапан, настроенный на давление 25 МПа. Управление стреловой и ковшовой секциями гидрораспределителя обеспечивается блоком управления рабочего оборудования НС-RCX/1-03 той же фирмы, установленным на правом пульте кабины. Стреловая секция имеет дополнительное плавающее положение. На стреле установлено оборудование для быстрой смены рабочих органов (сцепка). Сцепка имеет двухштоковый гидроцилиндр с пальцами, которые фиксируют сменный рабочий орган. Управление гидроцилиндром осуществляется отдельным блоком управления НС-RCM/1-03 фирмы HydroControl, как и управление гидроцилиндрами активных рабочих органов, вращением бура, бетоносмесителя и др. Гидроцилиндр сцепки подсоединён к гидросистеме рабочего оборудования через быстросменные муфты. Для подключения сменных органов к гидросистеме необходимо отсоединить муфты гидроцилиндров сцепки и вместо них подсоединить муфты рукавов сменного органа.
Рабочее торможение мини-погрузчиком осуществляется путём перевода блока управления хода в нейтральное положение. Стояночную и резервную тормозные системы обеспечивают постоянно замкнутые дисковые тормоза “в масляной ванне” ступиц задних колёс. Включение тормозов осуществляется пружинами при падении давления в контуре управления погрузчиком.
На двигателе АМКОДОР 211 также установлена насосная станция гидросистемы с двумя насосами хода М4PV50-45 производства фирмы Bondioli & Pavesi (Италия) и насосом рабочего оборудования 310.2.28. Каждый насос хода соединён с гидромотором М4МF46 той же фирмы (по одному на каждый борт) по закрытой схеме. Предохранительные клапаны гидросистемы хода настроены на давление 35 МПа. Питание всех насосов осуществляется из бака гидросистемы. Передача крутящего момента от гидромоторов на ходовые колёса мини-погрузчика осуществляется посредством не связанных друг с другом бортовых передач, каждая из которых включает в себя колёсный планетарный редуктор, цепную передачу и заднюю ось со стояночным тормозом, расположенным в ступице этой оси. Управление ходом минипогрузчика (вперёд, назад, повороты) осуществляется блоком управления HPCJ3G2 фирмы Bondioli & Pavesi, расположенным на левом пульте кабины. Скорость перемещения мини-погрузчика пропорциональна наклону рукоятки блока.
Мощность двигателя, кВт
Максимальная скорость движения, км/ч
Ширина режущей кромки ковша, мм
Вместимость ковша, м3
Грузоподъёмность, кг
Модель погрузчика
На мини-погрузчике АМКОДОР 211установлен двигатель Минского моторного завода Д-243 мощностью 57,4 кВт (2200 мин-1), оснащённый встроенным маслоохладителем и электрофакельным устройством обеспечения пуска двигателя при отрицательных температурах. Ещё одним элементом, облегчающим запуск двигателя зимой, является муфта сцепления, включение которой осуществляется рычагом, находящимся за задней решёткой капота двигателя. Перед двигателем установлены водяной радиатор охлаждения двигателя и масляный охлаждения гидросистемы. Воздушный поток, достаточный для нормального обеспечения теплового режима работы двигателя и гидросистемы, обеспечивается «тянущим» вентилятором фирмы Borg Warner (Германия). Управление двигателем включает в себя две функции: управление топливным насосом (газом), которое осуществляется педалью, расположенной на правой стороне пола кабины; глушение (останов) двигателя, рукоятка которого установлена на правом пульте кабины.
Рама мини-погрузчика является базовым элементом, на котором монтируются основные агрегаты и системы машины. На ней установлена кабина, рабочее оборудование, двигатель с системами обеспечения его работы и редуктором отбора мощности, а также колёсные редукторы. Слева в металлоконструкцию рамы встроен гидравлический, а справа – топливный баки. Особенностью рамы является ещё и то, что в свободной нише левого лонжерона, над гидравлическим баком установлен глушитель двигателя оригинальной конструкции с термоизоляционным материалом, размещённым по его периметру. В свободной полости правого лонжерона над топливным баком установлен сухой воздушный фильтр. Эти решения позволили придать верхней крышке капота двигателя лёгкие, не отягощённые глушителем и воздухоочистителем формы.
Мини-погрузчик АМКОДОР 211 создан для механизации погрузочно-разгрузочных и землеройно-транспортных работ на грунтах I–II категории; погрузки и разгрузки штучных грузов при производстве строительно-монтажных, ремонтных и других работ с помощью сменных рабочих органов, в том числе в стеснённых условиях, требующих большой мобильности. Он может быть использован в промышленном, гражданском и дорожном строительстве, в коммунальном и сельском хозяйстве, в морских и речных портах (для зачистки трюмов судов от остатков навалочных грузов, для выполнения складских работ, уборки территории и т.п.), на железнодорожном транспорте, в аэропортах и других областях. Широта применения этой машины определяется наличием множества сменных рабочих органов (см. 2-ю полосу обложки), которые хорошо себя зарекомендовали при эксплуатации в составе минипогрузчика АМКОДОР 208В.
В мае 2007 года ОАО Амкодор изготовило опытную партию мини-погрузчиков с бортовым поворотом АМКОДОР 211. Машина расширила типоразмерный ряд этого вида техники, выпускаемого предприятием, и сохранила все лучшие технические решения, которые присущи её предшественнику – мини-погрузчику АМКОДОР 208В

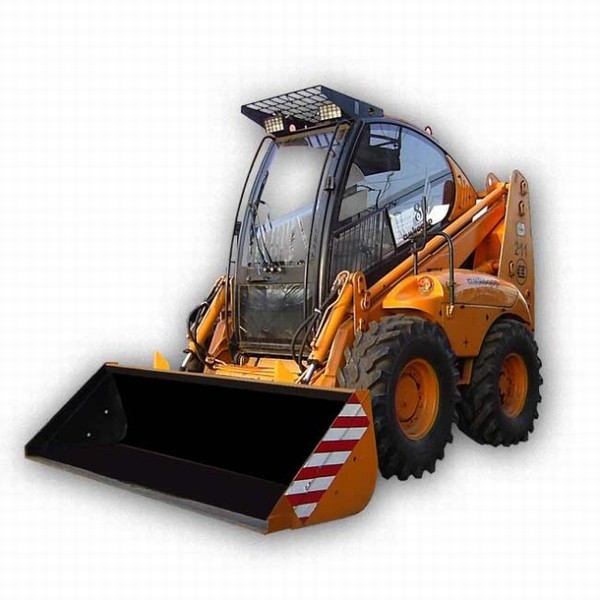

Мини-погрузчик АМКОДОР 211
Мини-погрузчик АМКОДОР 211
